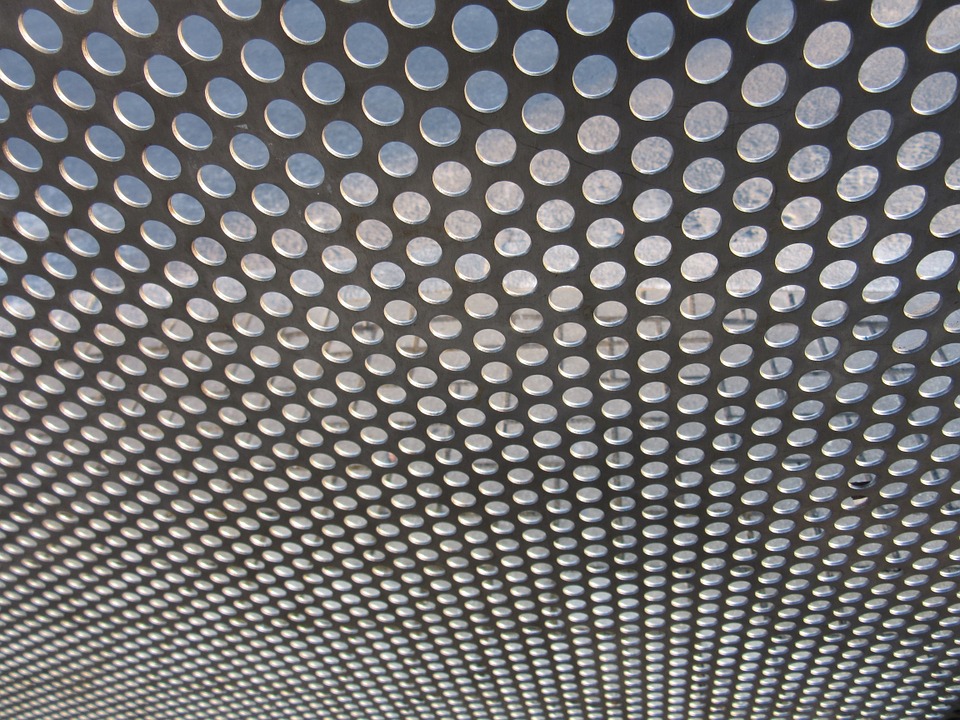

Chapa Perforada - Redonda Hierro

R	T	%	0,54	0,71	0,90	1,25	1,65	2,10	3,00	4,75	6,25
0,50	1,25	14,5	x
0,60			x
0,75	1,5	19	x
1,00	2	23	x	x	x
1,25	2,5	23	x			x
1,50	2,8	26,12	x	x	x	x	x
1,75	3	28	x	x	x
2,00	3,5	29,71	x	x	x	x	x	x
2,25	4	32		x	x	x	x	x
2,50	4	35	x	x	x	x	x	x
2,75	4	32		x	x	x	x	x
3,00	5	33	x	x	x	x	x	x	x
3,25				x	x	x	x	x
3,50	6	31		x	x	x	x	x
3,75			x	x	x	x	x	x
4,00	6	40		x	x	x	x	x	x
4,25				x	x	x	x	x
4,50			x	x	x	x	x	x
4,75				x	x	x	x	x
5,00	7	46		x	x	x	x	x	x	x
5,25			x	x	x	x	x	x
5,50				x	x	x	x	x
5,75				x	x	x	x	x
6,00	8	50	x	x	x	x	x	x	x	x
6,25				x	x	x	x	x
6,50	11	32		x	x	x	x	x
6,75			x	x	x	x	x	x
7,00	10	44		x	x	x	x	x	x	x	x
7,25				x	x	x	x	x
7,50			x	x	x	x	x	x
7,75				x	x	x	x	x
8,00	11	48		x	x	x	x	x	x	x	x
8,25			x	x	x	x	x	x
8,50				x	x	x	x	x	x
8,75				x	x	x	x	x
9,00	13	45	x	x	x	x	x	x	x	x	x
9,25				x	x	x	x	x
9,50				x	x	x	x	x
9,75			x	x	x	x	x	x
10,00	15	40		x	x	x	x	x	x	x	x
12,00	16	51							x
14,00			x						x
18,00									x

Referencias

R diámetro de perforación
% área perforada en porcentaje
T paso entre centros
Medidas en mm.: 670 x 1000 - 670 x 2000 - 670 x 3000
Medidas standard en mm.: 1000 x 2000

Chapa Perforada - Redonda Acero Inoxidable

R	T	%	0.30	0.40	0.50	0.80	1.00	1.25	1.50	2.00	3.00
0.50	1.00	20.00	x
0.50	1.50	10.00			x
0.60				x
0.80	1.50	19.00			x
1.00	2.00	17.80			x
1.00	2.25	17.80					x
1.25	2.50	22.70			x
1.50	2.75	33.00			x		x
1.50	3.50	27.40							x
2.00	3.50	30.00				x		x	x
2.00	4.00	23.00								x
2.50	4.00	35.00					x
3.00	5.00	33.00					x	x	x	x
3.00	6.00	23.00									x
4.00	6.00	40.00					x	x	x
4.00	7.00	30.00									x
5.00	7.00	46.00					x	x	x
5.00	8.00	35.00								x	x
6.00	8.50	44.00					x	x	x
6.00	10.00	33.00								x	x
8.00	11.00	48.00					x	x	x
8.00	12.00	40.00								x	x
10.00	14.00	46.00					x	x	x
10.00	15.00	40.00								x	x
10 x 10	2.00						x
2 x 20

Referencias

R diámetro de perforación
% área perforada en porcentaje
T paso entre centros
Medidas en mm.: 670 x 1000 - 670 x 2000 - 670 x 3000
Medidas standard en mm.: 1000 x 2000

Chapa Perforada a Tajos

R	T	%	0.71	0.90	1.25	1.65
0.90 x 14	7.00	4.00	x	x
1.00 x 20	3.00	4.00	x	x
1.25 x 20	4.00	4.00	x	x
1.50 x 20	4.00	4.00	x	x
1.75 x 20	4.00	4.00	x	x
2.00 x 20	5.00	4.00	x	x
2.25 x 20	5.00	4.00	x	x
2.50 x 20	5.00	4.00	x	x
2.75 x 20	5.00	4.00	x	x
3.00 x 20	6.00	4.00	x	x	x	x
3.50 x 20	7.00	4.00	x	x	x	x
3.75 x 20	7.00	4.00	x	x	x	x
4.00 x 20	8.00	4.00	x	x	x	x
4.25 x 20	8.00	4.00	x	x	x	x
4.50 x 20	9.00	4.00	x	x	x	x
4.75 x 20	9.00	4.00	x	x	x	x
5.00 x 20	10.00	4.00	x	x	x	x
5.25 x 20	10.00	4.00	x	x
5.50 x 20	10.00	4.00	x	x	x	x
5.75 x 28	11.00	4.00	x	x	x
6.00 x 28	12.00	4.00	x	x	x
6.25 x 30	12.00	2.00	x	x	x
6.50 x 28	13.00	4.00	x	x	x
6.75 x 30	13.00	2.00	x	x	x
7.00 x 30	13.00	2.00	x	x	x
7.25 x 30	13.00	2.00	x	x	x
7.50 x 30	14.00	2.00	x	x	x
7.75 x 28	14.00	4.00	x	x	x
8.00 x 30	15.00	2.00	x	x	x
8.25 x 28	16.00	4.00	x	x	x
8.50 x 28	16.00	4.00	x	x	x
8.75 x 30	16.00	2.00	x	x	x
9.00 x 28	18.00	5.00	x	x	x
9.50 x 28	18.00	4.00	x	x	x
10.00 x 28	18.00	4.00	x	x	x
10.50 x 28	19.00	4.00	x	x	x
11.00 x 27	20.00	5.00	x	x	x

Referencias

R diámetro de perforación
% área perforada en porcentaje
T paso entre centros
Medidas en mm.: 1000 x 2000
Material: hierro
TFA: tajo fila al ancho
TTL: tajo trabado al largo
TTA: tajo trabado al ancho

0.30	0.54	0.78	1.2
x	x	x	x
x	x	x	x
x	x	x	x
x	x	x	x

Chapas Perforadas Molineras

R	T	%	2	2.5	3	4
2	3	40	x
2.5	3.5	4	x	x
3	4	50	x		x
3.5	4.5	55			x
4		30				x
4	5.5	48			x
4.5	6	51
5	6.5	53			x
6	7.5	57			x
7	10	54			x
8	11	58			x

Referencias

R diámetro de perforación
% área perforada en porcentaje
T paso entre centros
Medidas en mm.: 1000 x 2000
Material: hierro SAE 1010

ZARANDAS DE ALTO RENDIMIENTO PARA MOLINOS A MARTILLO, PERPLEX, ETC.

VENTAJAS

Comparación con la Zaranda Standard

Chapa Standard: pasaje de material de 25% a 30%

Chapa Molinera: pasaje de material de 50% a 57%

Diferencia en rendimiento por 1 hora en toneladas. Dando un porcentaje de 20% al 25% de diferencia en relación con la chapa estándar.

Ventaja en los molinos

Los molinos que utilizan chapa Molinera trabajan mucho más desahogados, por consiguiente, cojinetes, martillos y partes vitales del mismo tienen menos desgaste.

EJEMPLO: PRODUCTO A MOLER SEGÚN PESO ESPECÍFICO

CHAPA STANDARD

10.000 kg. de material x 1 hora = 1.000 kg. X hora

8 horas de molienda x día = 8.000 kg.

10.000 kg. de material x día en 20 días de trabajo hábil = 160.000 kg.

CHAPA MOLINERA

10.000 kg. de material x 1 hora = 1.250 kg. X hora

8 horas de molienda x día = 10.000 kg.

10.000 kg. de material x día en 20 días de trabajo hábil = 200.000 kg.

MUY IMPORTANTE

Para que la zaranda dure y rinda más se debe colocar la misma trabando el agujero en el sentido de la rotación. De ésta manera no se pierde el material en el proceso.

CÓMO COLOCAR LAS CHAPAS EN LOS MOLINOS

CHAPA STANDAR

CHAPA MOLINERA

EL AGUJERO TIENE QUE TRABAR EN LA ROTACION

FORMA CORRECTA DE COLOCAR LA ZARANDA

Vista Plana

FORMA INCORRECTA DE COLOCAR LA ZARANDA

Tela Metálica

Malla Nro	Abertura	B.G.W.	Alambre en mm.
2	11.050	16	1.650
3	7.210	18	1.250
4	5.150	18	1.200
5	4.180	20	0.900
6	3.430	21	0.800
7	2.830	21	0.800
8	2.460	22	0.710
8	2.040	19	1.000
10	2.040	28	0.410
10	1.840	22	0.700
10	2.000		0.560
12	1.720	27	0.410
12	1.420	22	0.700
14	1.430	28	0.360
14	1.310	25	0.500
16	1.210		0.280
16	1.030	24	0.560
18	1.060	28	0.350
18	0.910	25	0.500
20	0.970	30	0.300
20	0.860	27	0.410
24	0.900	35	0.160
25	0.770	31	0.250
25	0.670	30	0.350
30	0.600	31	0.250
30	0.550	30	0.300
35	0.550	33	0.200
40	0.440	33	0.200
40	0.390	31	0.250
45	0.360	33	0.200
50	0.310	33	0.200
60	0.260	34	0.180
70	0.220	35	0.150
80	0.200		0.120
100	0.150		0.100
120	0.120		0.090
150	0.100		0.070
165	0.095		0.053
180	0.095		0.050
200	0.080		0.050
230	0.075		0.035
250	0.063		0.035
250	0.063		0.035
270
325	0.050		0.030
400	0.040		0.030
500	0.025		0.025

Referencias

Anchos 1000 - 1200 - 1500

Tela Metálica - Artístico Galvanizado

Abertura	N°17 1.4 mm	N°16 1.6 mm	N°14 2 mm	N°13 2.4 mm	N°12 2.7 mm	N°11 3 mm	N°10 3.4 mm	N°9 3.6 mm	N°8 4 mm
8 X 8	x
10 X 10		x	x
13 X 13			x
15 X 15			x	x	x	x
20 X 20			x	x
22 X 22					x	x
25 X 25			x	x	x	x	x
30 X 30			x	x	x	x	x	x	x
35 X 35					x	x	x
40 X 40				x	x	x	x	x	x
45 X 45						x	x	x	x
47 X 47
53 X 53						x	x	x	x
57 X 57
Pajarera	x

Referencias

Material: acero negro Sae 1010, acero iInoxidable calidad 304 o 316.
Ancho máximo: 2000 mm.
Usos: Protección en máquinas industriales, tamizado de productos, protección para balcones, cercos, etc.

Metal Desplegado

200 - 16 - 5 chapas de 1x3m.

250 - 16 - 4 chapas de 1x15m (se fracciona por metro lineal).

Metal Desplegado

Medidas	Diag. Mayor	Diag. Menor	Peso x m2	Peso x rollo	Ancho	Largo
25.3 - 1,5 kg/m2	2.50 mm	1.85 mm	1.52 kg	1.50 kg	3.30 mm	3000 mm
100.7 - 3,5 kg/m2	10 mm	5.50 mm	3.53 kg	10.60 kg	1000 mm	3000 mm
160.9 - 3,2 kg/m2	16 mm	7.20 mm	3.29 kg	14.80 kg	1000 mm	4500 mm
200.16 - 5,3 kg/m2	20 mm	9 mm	5.31 kg	15.90 kg	1000 mm	3000 mm
250.16 - 4 kg/m2	25 mm	13.40 mm	4 kg	13 kg	1000 mm	3250 mm
300.9 - 6 kg/m2	30 mm	6 mm	6.11 kg	11 kg	600 mm	3000 mm
440.16 - 2 kg/m2	44 mm	22.70 mm	2 kg	11.70 kg	1000 mm	5850 mm
620.16 - 3,3 kg/m2	62 mm	27 mm	3.31 kg	12.10 kg	2440 mm	1500 mm

Metal Desplegado

Medidas	Diag. Mayor	Diag. Menor	Epesor	Peso x m2	Peso x hoja	Ancho	Largo
250.30 - 12 kg/m2	25 mm	13.40 mm	3 mm	12.15 kg	24.30 / 54.70 kg	1000 / 1500 mm	2000 / 3000 mm
620.30 - 11 kg/m2	62 mm	27 mm	3 mm	11 kg	49.50 kg	1500 mm	3000 mm
620.30 - 12 kg/m2	62 mm	27 mm	3 mm	12.12 kg	24.24 / 54.54 kg	1000 / 1500 mm	2000 / 3000 mm
750.50 - 15 kg/m2	75 mm	37.40 mm	5 mm	15 kg	67.50 kg	1500 mm	3000 mm
750.50 - 18 kg/m2	75 mm	37 mm	5 mm	18.25 kg	54.75 kg	1000 mm	3000 mm
1200.50 - 21 kg/m2	120 mm	45 mm	5 mm	21.20 kg	53 kg	1000 mm	2500 mm
500.30 - 7 kg/m2	50 mm	24 mm	3 mm	7.27 kg	32.72 kg	1500 mm	3000 mm
620.30 - 6 kg/m2	62 mm	26.80 mm	3 mm	6 kg	27 kg	1500 mm	3000 mm
920.30 - 6 kg/m2	92 mm	38.40 mm	3 mm	6 kg	27 kg	1500 mm	3000 mm
1370.30 - 2,4 kg/m2	137 mm	74.80 mm	3 mm	2.40 kg	10.80 kg	1500 mm	3000 mm

Tejido Plástico

Malla	R	Ancho	Colores
Malla	R	Ancho				Negro	Blanco	Verde	Azul	Amarillo
Cintoflex	20 x 25		x
Cintoflex	15 x 25		x
Cintoflex	25 x 35		x
Cintoflex	10 x 10	2 mts	x
Cintoflex	45 x 60		x
Cintoflex	15 x 15	2 mts	x
Antiafido (nylon)		2 mts
Antihelada		3 mts		x
Antipájaro	2x 5	2 mts	x
Antipájaro	4 x 5	2 mts	x
Mosquitero plástico		2 mts	x
Media sombra 80%		2 mts	x		x
Media sombra 80%		4 mts	x		x
Antigranizo		2.2 mts	x		x	x
Media sombra 30%		3.80 mts	x
Cerramiento	20 x 25		x	x	x		x
Cerramiento	10 x 10	1 mts	x	x	x		x
Cerramiento	10 x 10	2 mts	x	x	x		x
Cerramiento	4 x 4				x
Cerramiento	1.5 x 1.5		x
Cerramiento Residence		1 mts			x
Cerramiento Residence		1.5 mts			x
Perforado Redondo		2 mts			x

CALADORES

Semilla	Medida Vertice a Mango	Medida Mango
Maní	380	120
Avena y Girasol	370	110
Cebada y Maíz	350	120
Trigo	330	100
Sorgo	320	95
Lino	310	90
Alfalfa	300	90

CALADORES SONDA

Acero Inoxidable

1.50 mts

2.00 mts

2.50 mts

CALADORES PARA SILOS

El calador para silos tiene un largo de 1.50 mts.

C25- Para el calado de diferentes profundidades se acoplan unas prolongaciones que tienen un largo de 1.50 mts cada uno.

El calado se efectúa haciendo girar el calador para que se introduzca el cereal en el mismo. Acto seguido se empuja de la manija hacia abajo para cerrar el calador, y se gira de la manija hacia la izquierda para sacar el calador a la superficie.

C25- A pedido se aplica el termómetro para medir la temperatura del cereal.

Productos

CHAPAS PERFORADAS

Perforación Redonda

Perforación a Tajos

Perforación Molinera

CALADORES

TELAS METÁLICAS
